例：a.HBL2(Q)-J3-30表示每米功率為30W的單相加強型恒功率并聯電熱帶

      b.HBL3(Q)-J3-40表示每米功率為40W的三相功率并聯電熱帶。

2、產品結構及工作原理

（1）恒功率并聯電熱帶結構（見圖一、二）

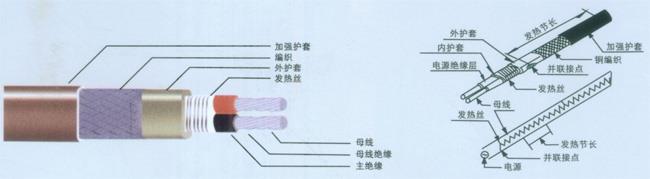

圖一：HBL2型恒功率并聯電熱帶結構示意圖

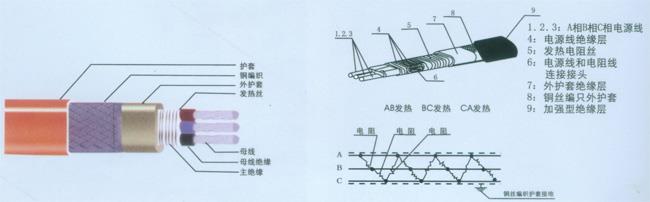

圖二：HBL2恒功率并聯電熱帶結構示意圖及電氣原理圖

（2）工作原理

        電源母線為二根或三根平行絕緣銅導線，并在其表面上繞纏電熱絲，并將該電熱絲每隔一定距離（“即發熱節長”）與母線連接，形成連續并聯電阻，母線通電后，各并聯電阻發熱，因而形成一條連續的加熱帶。

3、產品規格及主要技術指標（見表一）：

        #流體維持溫度：是指管道內介質需要維持的較高工藝溫度，一般不應超過本表規定值。#15W/M、25W/M、35W/M、45W/M、55W/M、電熱帶為非標，可向本公司咨詢訂購根據用戶需要也可供應。特殊工作電壓24V、35V、45V、55V、110V。

4、產品截面尺寸，見圖三

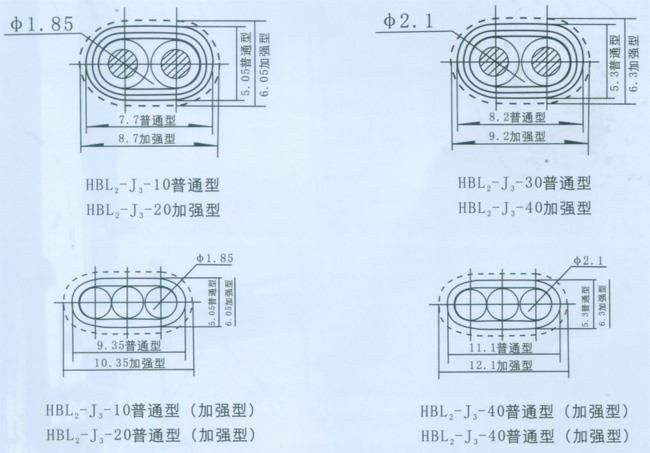

圖三：HBL型電熱帶截面尺寸

5、產品特點

        恒功率并聯電熱帶單位長度的發熱量恒定，使用的電熱帶越長輸出的總功率越大。該電熱帶在現場能實際需要長度任意剪切。此外，電熱帶因富有柔軟性，可以很方便地緊貼在管道表面，電熱帶外層的金屬蔽網可以防止靜電產生并接地，它不僅提高了電熱帶的整體強度，還起著傳熱和散熱的作用。

        恒功率并聯電熱帶與溫控器配合使用時。可以維持管道或加熱體的介質溫度。

        加強型恒功率電熱帶是在普通型電熱帶外層再包復一層絕緣層，其余結構與普通電熱帶相同。加強型電熱帶的主要特點普通型電熱帶機械強度高，防腐能力強，但導熱性能略低，它主要使用于地下敷設的管道和有腐蝕性氣體的場合，由于母線截面積有限，為避免降壓太大，故在單點電源單向輸出時的長度有一定限度，當單點電源雙向輸出時，使用長度可以增加一倍（見表一、圖四）。如需要伴熱的管線更長，則可采用多點電源供電，或采用我公司生產的HCL型串聯式電熱帶（簡介見后頁）。

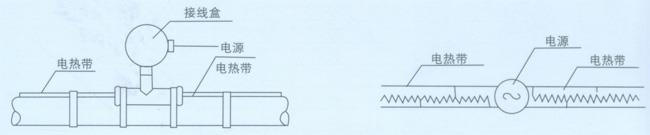

圖四：單點電源雙向輸出圖

三相電熱帶除有單相電熱帶的特點外，同時還具有使用長度長，發熱均勻性較好，能均衡電網負荷等特點。

安裝電熱帶與控制電器一般有過載，短、漏電，過熱保護。

6、產品應用場合：

        電熱帶主要使用于管道、閥門、泵體、儲罐、反應塔、儀表箱等防凍和保溫，或者維持儀表管線的工藝溫度。具體應用場合主要有：

（1）在正常情況下連續流動的低凝固管線使用，可避免介質因停止流動而凝固。

（2）需要嚴格控制作業溫度的液體管線的伴熱和保溫。

（3）寒凍地區自來水管線及閥門的防凍，排水管抽水管和冷凝管路的防凍。

（4）海洋平臺管道的防凍。

（5）一般管線和儀表的伴熱保溫。

（6）井口采油豎井伴熱（取代水防套），污水井伴熱。

（7）機場跑道防冰雪封凍。

（8）混凝土制品的防凍養護。

7、防爆說明：

        電熱帶按GB3836.1-2000和GB3836.3-2000即爆炸性環境用防爆電器設備“通用要求”和增安型電器設置要求設計制造。防爆炸等級為“e ll T3-T6”，防爆合格證證號CNEX02、433U。產品具有阻燃性，與增安型電器附件配套后，適用于不受外力直接沖擊的工廠一區，二區爆炸性氣體混合物“T3-T6”組場所用。

*姓名:
電子郵件:
*電話:
公司名稱:
*內容:
驗證碼:
	提交

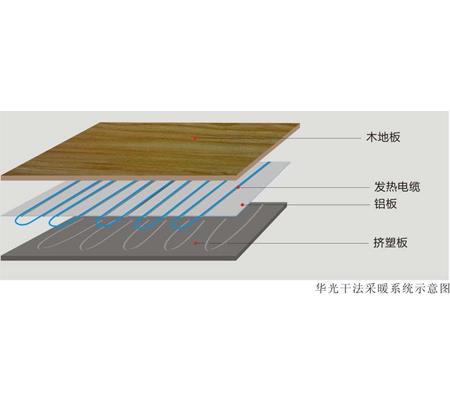

華光干法采暖系統

HBL型恒功率并聯恒功率電熱帶

CHBL型船用并聯恒功率電熱帶

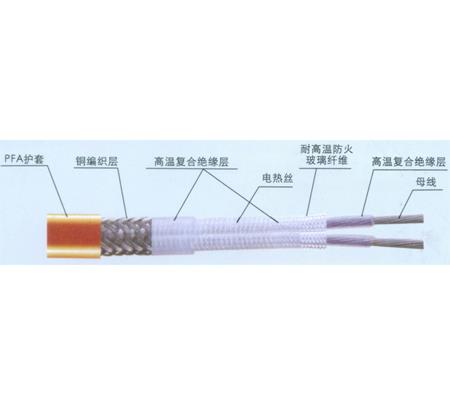

HCL2-J4型高溫恒功率電熱帶
