3、產品規格及主要技術指標見下表例：HCL-A-660-30-3000表示電壓為660V，A型結構每米功率為30W，總長為3000M的串聯式恒功率電熱帶。
HCL(Q)-B-380-40-800表示電壓為380V，B型結構，每米功率為40W，總長為800M的加強型串聯式恒功率電熱帶。
2、產品外形結構3、產品規格及主要技術指標見下表
型號規格 | 芯線結構 | 公稱截面mm2 | 20阻值Ω/KM |
HCL1,2,3(Q)-J3-1.5 | 19×0.32/Ф1.60 | 1.5 | 12.70 |
HCL1,2,3(Q)-J3-2.0 | 19×0.37/Ф1.85 | 2.0 | 9.50 |
HCL1,2,3(Q)-J3-2.5 | 19×0.42/Ф2.10 | 2.5 | 7.43 |
HCL1,2,3(Q)-J3-3.0 | 19×0.42/Ф2.25 | 3 | 6.53 |
HCL1,2,3(Q)-J3-4.0 | 19×0.42/Ф2.60 | 4 | 4.88 |
4、工作原理
根據焦耳定律可知，電流通過導體不斷的放出能量，形成一條連續的、發熱均勻的電伴熱帶。
5、結構形式
A型結構為有三根獨立的相同功率，相同長度電熱帶聯合組成。
B型結構為三根互相絕緣并列組合在一起的電熱帶。

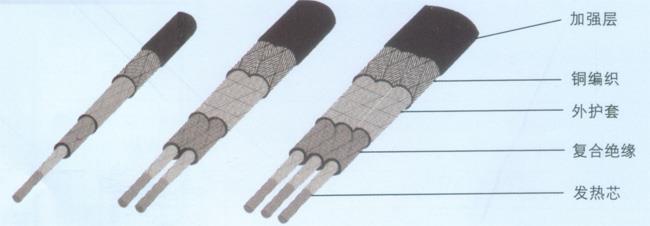

HCL型串聯式恒功率電熱帶的絕緣護套及外絕緣護套均為F46或F4，發熱芯為特種發熱器材，加強銅編織外防套內絕緣護套發熱芯。
6、安裝說明
（1）施放電熱帶時不應在地面拖拉。
（2）電熱帶安裝時碰到銳利的邊棱時須把銳角磨光或用鋁膠帶襯墊，以防絕緣層劃破。
（3）電熱帶彎曲安裝時其彎曲半徑不應小于其厚度的五倍。
（4）電熱帶安裝時用鋁膠帶粘貼，一則增加散熱面，有利于熱傳導，二則方便安裝。敷設后，每隔50-80厘米用固定膠帶徑向固定。
（5）串聯式恒功率電熱帶一般均按管線實際長度設計，因此安裝時應嚴格按設計長度安裝，過長或過短均影響功率，因此不允許任意剪切。
（6）串聯式電熱帶安裝時按Y接線，為避免三相電流誤差，故在末端需接地。
（7）電熱帶控制柜應有過載、短路、漏電保護及控制裝置，以保證使用質量。
（8）電熱帶埋地或周圍有腐蝕性氣體則應使用加強型。
